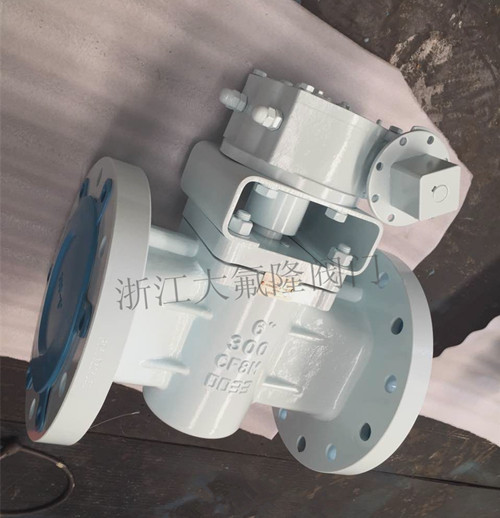

卡套旋塞阀是用带孔的塞体做为启闭件，通过塞体与阀杆的转动实现启闭动作的阀门。 旋塞阀结构简单，启闭迅速，流体阻力小。近年来作为历史上最早被人们采用的阀门之一不但没有被球阀等型式的阀门所代替，反而市场呈现愈来愈火爆的趋势。 公司推出的X43F型旋塞阀 特殊设计的阀座衬套（PTFE或对位聚苯）与钢制塞体组成的密封副；塞体为锈钢 （不衬）。 兰连接端的密封。
。
|  |
 |
自润滑旋塞阀具有独特的摇臂调节装置和理想的旋塞锥角设计，密封性能好，使用寿命长，具有进出口端同时密封的优点，在整个工作过程当中密封副摩擦系数小，塞体运转灵活，永远不需润滑：以X43F为基型的对焊端X6D3F型和承插焊端连接X6C43F型的旋塞阀，压力级最高可达ANSI 600Lb。 |
（一）、旋塞阀结构特点 1、阀体进出口端窗口设计为双道沟槽密封环结构，旋塞在旋转过程中，其密封副间的密封比压在逐渐变化，直至到达全开或全关位置时，产生足够的密封比压，密封副达到零泄漏。 2、双道沟槽密封环既可以使PTFE衬套和FEP衬里层稳固在阀体内不产生位移，又可吸收由于温差变化引起衬套产生的微量变形，同时衬套与旋塞之间产生有力的擦拭作用，又提高了密封面的使用寿命。 3、塞轴上部采用一个PTFE膜片和O型圈与调节垫片组合，既可以调整密封面间的密封比压，使塞子转动灵活，又可能保证进、出口端和中法兰连接端的密封。 4、整个密封过程可近似认为与管道内压力无关。 5、PTFE衬套内，根据使用温度和工作介质采用不同材料的填充物，润滑好、寿命长。 |
|
| （二）、产品制造、验收标准 1、设计与制造:GB/T22130-2008，API599/ASME B 16.34； 2、结构长度:GB/T12221-2005，ASME B 16.10；
4、主体材料:GB/T12229-2005《 通用阀门 碳素铸钢技术条件》或按要求； 5、检验与试验:GB/T13927-2008、API598。 6、衬里材料：上海三爱富FEP,德国3M 。 (三）、驱动方式 手动、电动、气动、蜗轮传动。
|
