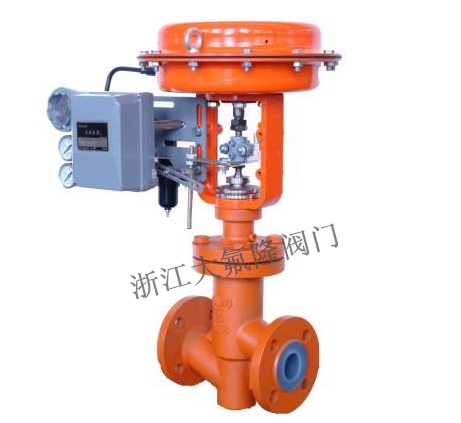

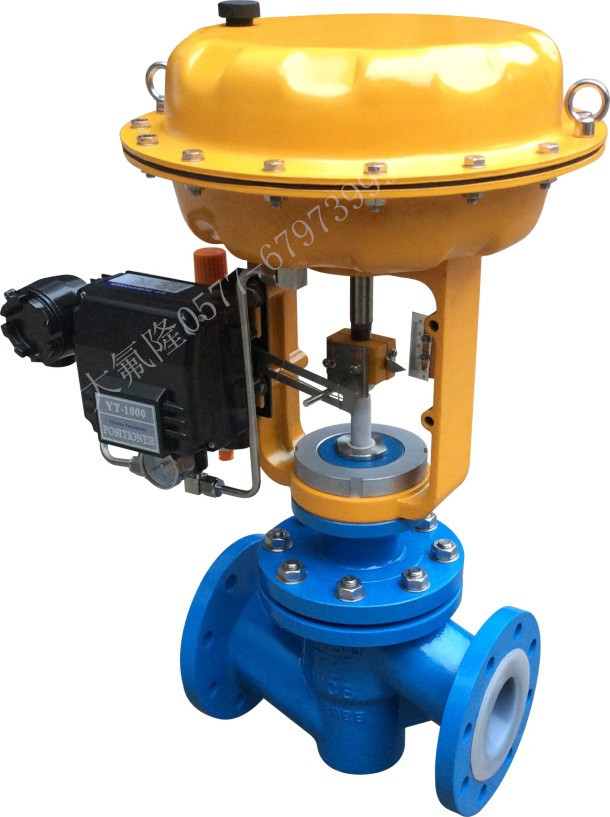

气动衬氟单座调节阀



特性说明

气动/电动衬氟调节阀的主要用途是 用来直接改变被调介质的流量,使被控工艺参数(如压力、流量等)保持在给定值。并广泛适用于对酸、碱等强腐蚀性和有毒、易挥发等气体、液体介质的过程控制、调节。特点是体积小、重量轻、可调范围广、流量按等截面设计、低流阻、阀容量大、操作稳定可靠、流量特性精确、拆装调校方便等。广泛应用于化工、医药、冶金、纺织、造纸等工业部门的自动化装置上做自动调节与远程控制。






一、基本结构

1、本产品是由直通单座衬氟阀体和执行机构两分部组成。执行机构分为气动和电动两种执行机构。

2、气动执行机构为气动多弹簧簿膜式,结构紧凑,输出力矩大。

3、电动执行机构为一体式结构,电子式结构紧凑,体积小。

4、阀杆密封采用聚四氟乙烯材质的波纹管和聚四氟乙烯填料双重密封,可彻底消除介质从阀杆与填料间的活动间隙向外泄漏的现像

5、波纹管内部的阀杆外表面全部采用氟塑料衬里,即使波纹管损坏也不会因腐蚀而影响阀门的正常使用

6、波纹管与阀杆、阀芯及阀体阀盖连接处的独特多级密封保护结构设计,杜绝一切介质外漏。

7、与流体接触的阀体内壁和阀内组件的衬里材料FEP/PFA均采用高压模压工艺成型。

8、流量特性:线性特性和等百分比特性

9、阀芯型式:单座柱塞型阀芯

二、设计规范

 遵循GB/T4123-2008,HG/T3704-2003的标准。
